ATM监控对讲系统 解决方案



(一)行业背景:

  ATM自助银行服务网点多且覆盖城市各个角落,具有24小时营业、无人值守、涉及大量现金、安全风险等级高等特点,因此ATM自助银行的安防工作一直是银行安全保卫部门工作的重点。同时,营业网点也较分散与独立。若能将监控中心对网点的安保管理及监督工作也纳入到该系统的建设中,即实现了远程式的全面集中管控,提高银行安保工作的内部沟通与协作效率,降低运营成本。因此,银行需要建设一套集中联网式的音视频通讯系统,满足日常管理及安保工作的需求。

(二)系统概述

  ATM监控对讲系统 局域网TCP/IP网络传输技术(可跨网段跨路由)技术, 专用于ATM自助银行的一键式咨询呼叫、求助报警、可视对讲及金库/加钞间门禁的安全管理。可实现省总行与市分行、网点营业厅之间的日常通讯、信息发布及视频会议功能。

(三)系统构成

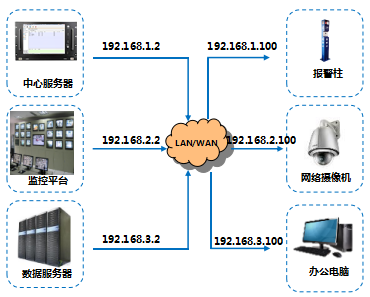

系统方案配置由系统服务器软件、IP对讲主机、IP对讲终端组成

(四)产品特点及参数

1、系统管理软件


u 系统软件包由服务器软件、工作站软件及工具软件组成。

u 服务器管理软件:负责整个系统的运行通信、设备信息的设置存储;整个系统中的对讲设备是通过服务器管理软件进行交互信息的,所以必须有服务器管理软件的支持,软件没运行的话,所有设备都处在网络断开状态,不能相互通信。

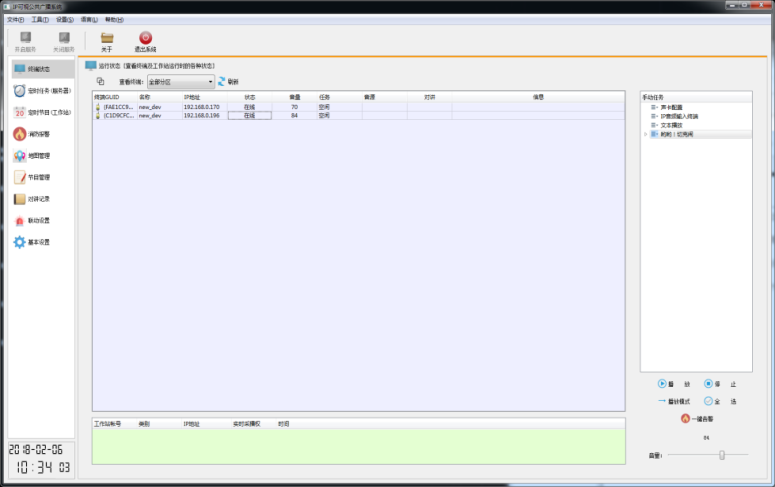

u 工作站软件:主要负责配置对讲终端,管理寻呼话筒和对讲终端,可以进行呼叫、监听、监视、可进行视频回放、远程升级、控制输入输出设备等功能。

u 工具软件:一些辅助小工具,对系统功能的一些补充。

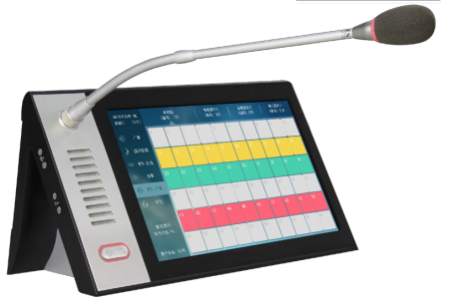

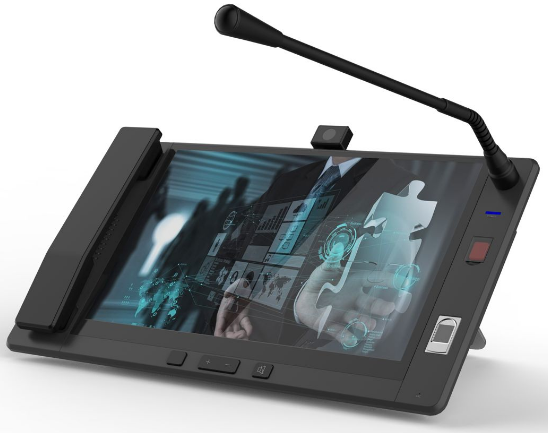

2、IP对讲主机


用途:

安装在监控中心或值班室,可进行单向广播和双向对讲。

特点:

Ø 采用7寸数字真彩屏,智能全触摸式操作,CMOS彩色摄像头,win ce操作系统,界面美观大方;

Ø 6个快捷按键,操作更加灵活,便捷;

Ø 通过局域网/广域网(LAN/WAN)传输;

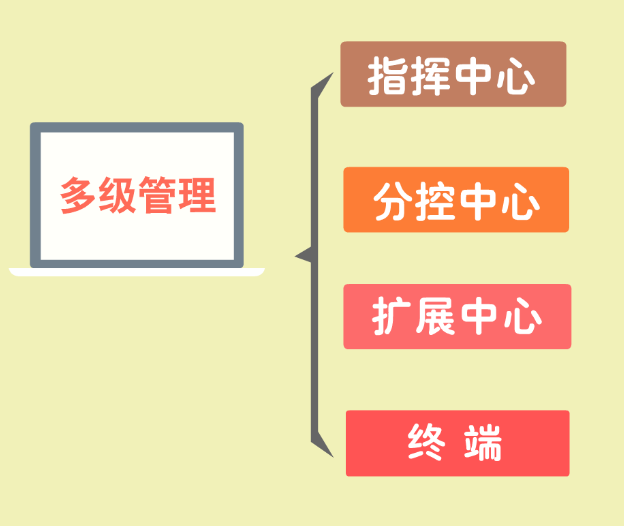

Ø 多级管理架构:系统有四级以上管理架构,能将不同级别的多个值班室寻呼话筒统一联网;系统有以太网的对方即可接入,支持跨网段、跨路由,可接入互联网;

Ø 数字录音录像。寻呼话筒能对通话过程进行录音录像,并可记录通话的时间,录音录像文件保存在寻呼话筒中,空闲时自动上传到服务器上,能有效节约寻呼话筒的存储空间。

Ø 转移托管功能:寻呼话筒上有“转移托管”菜单,按此菜单便可将所属对讲终端

Ø 托管给其他寻呼话筒操作管理,托管时本机在对讲终端呼叫前45秒内能接受讲终端的呼叫。

Ø 监听监视:可利用寻呼话筒或系统软件监听对讲终端周围的声音,当对讲终端带摄像头时,可监视对讲终端周围的现场情况;监听监视时,能达到对讲终端无察觉。

Ø 免提通话方式,采用先进的回音消除技术,内置高灵敏度话筒及喇叭。融入了自主知识产权的数字音视频技术,采用PCM /SILK音频编解码方式,广播级音质,声音逼真、清晰、宏亮,配有音频输入输出口,可以接耳麦及音箱,具备2路短路输出口,可外接报警器等辅警器材

Ø 在网络中是平行架构,无主次之分,系统设备都属于网络设备,最大程度满足系统容量

Ø 免IP网络地址盒,管理主机(寻呼话筒)不限路数,不限管理IP网络对讲终端数量。

Ø 寻呼话筒间通话是双向视频,且屏幕是双屏显示,一屏显示对方,一屏显示本地,本地视频可以关闭或打开。

Ø 具备来电显示功能、关机转移、无人接听转移、遇忙转移、手动转移等功能,最大限度的保证通话畅通。

Ø 通话记录查询功能,可清晰的查看未接来电、已接来电、并具备回拨功能,通话录音录像文件保存pc机,方便调阅。

Ø 报警查询功能,终端设备被触发时的报警信息、报警时间

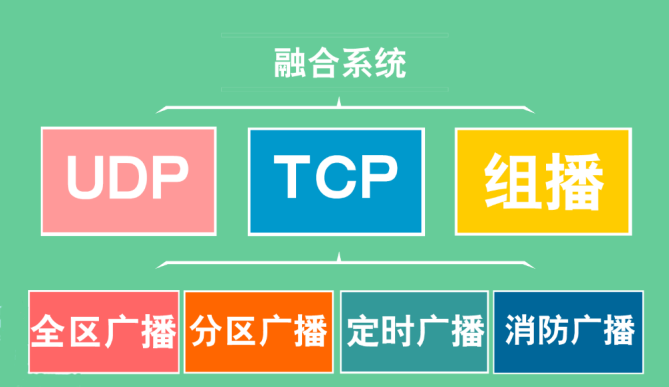

Ø 广播功能,可以对网络中系统终端进行广播(可分区、单个、多个、全部)

Ø 可远程开启门锁、道闸等

Ø 安装简捷,配有RJ45标准网线,插入路由器LAN端(或交换机)任一端口即可工作。

Ø 接口方式:RJ45网络接口。

Ø 供电方式:外接12v直流电源。

规格参数

电源DC 12V

功耗≤5W

网络通信协议TCP、UDP、RPT

网络通信速率10/100Mbps

音频采样22.05kHz~44.1kHz, 16bit

传输位率16kbps-192kbps

显示屏7寸液晶电阻触摸屏 800*480

接口12V电源接口、1个音频输入口、1个音频输出口、2路短路输出接口、1个RJ45接口

尺寸270*165*52mm

3、IP对讲分机


应用于系统前端的广播喊话、双向对讲、监听监视

特点:

★ 通过局域网/广域网(LAN/WAN)传输,实现全球通话。壁挂式安装,超薄机身,一般安装在需要对讲的墙壁上,分配ip设置后接入网内即可实现对讲。

★ 开锁功能:系统支持每个终端接2把电控锁,寻呼话筒要能分别控制每个终端2把电控锁的开闭。

     ★ 开门提示:系统支持每个终端接2-4对门磁。

     ★ 联动控制:提供TCP指令、UDP指令、RS485接口、开关量接口。

     ★ 远程控制:系统可远程控制终端灯光的开启及关闭。

     ★ 可选择双键对讲终端,系统设定对讲键呼叫值班室,报警键呼叫监控中心。

     ★ 铝拉丝面板,美观大方,坚固耐用。

★ 具有回音消除功能,内置高灵敏度话筒、喇叭。采用PCM /SILK音频编解码方式,广播级音质,声音逼真、清晰、宏亮。

     ★ 具备单键/双键、可视/非可视,可视配cmos摄像机,可供寻呼话筒观察对讲者身份

     ★ 可呼叫主机及对讲

     ★ 免提式呼叫模式,方便快捷。

     ★ 可外接音箱。

     ★ 可通过局域网接收主机的广播或喊话。

     ★ 安装简捷,用RJ45标准网线,插入路由 LAN端(或交换机)任一端口。

     ★ 4路短路输入、2路短路输出,可结合一些辅助报警器材。

规格参数

电源DC12V

功耗≤5W

网络通信协议TCP、UDP、RPT

网络通信速率10/100Mbps

音频采样22.050kHz~44.1kHz, 16bit

位传输率16kbps-192kbps

音频编码SILK、PCM

视频分辨率640*480、352*288

摄像头COMS彩色摄像头

接口12V电源接口,1个音频输出口,4路短路输入、2路输出接口, 1个RJ45接口

尺寸预埋尺寸:201*114*35mm;产品尺寸:204*117*41mm

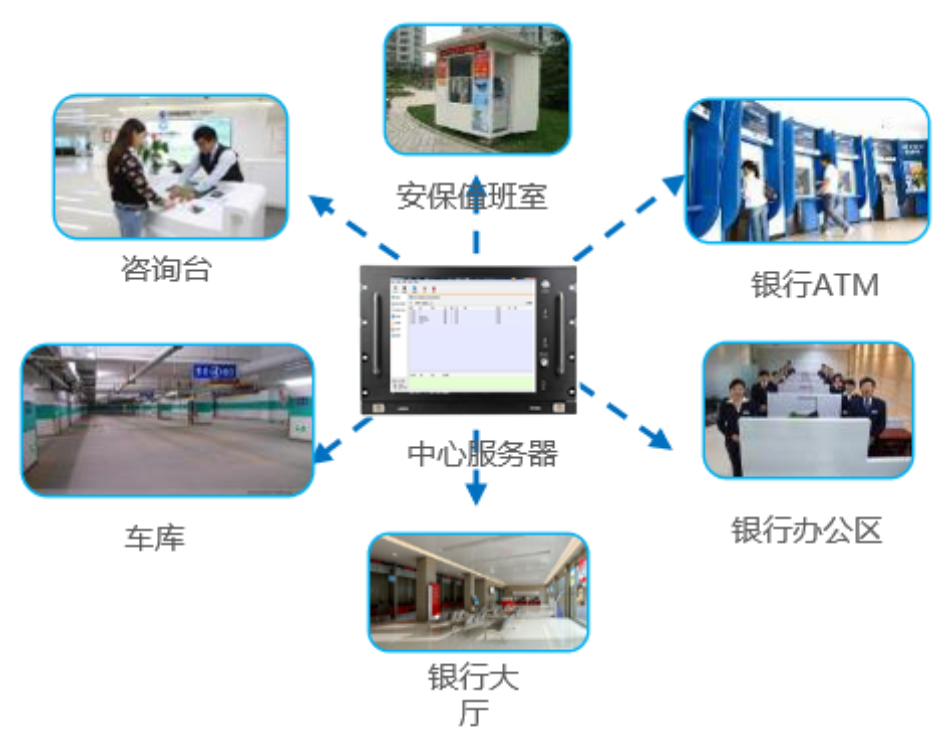

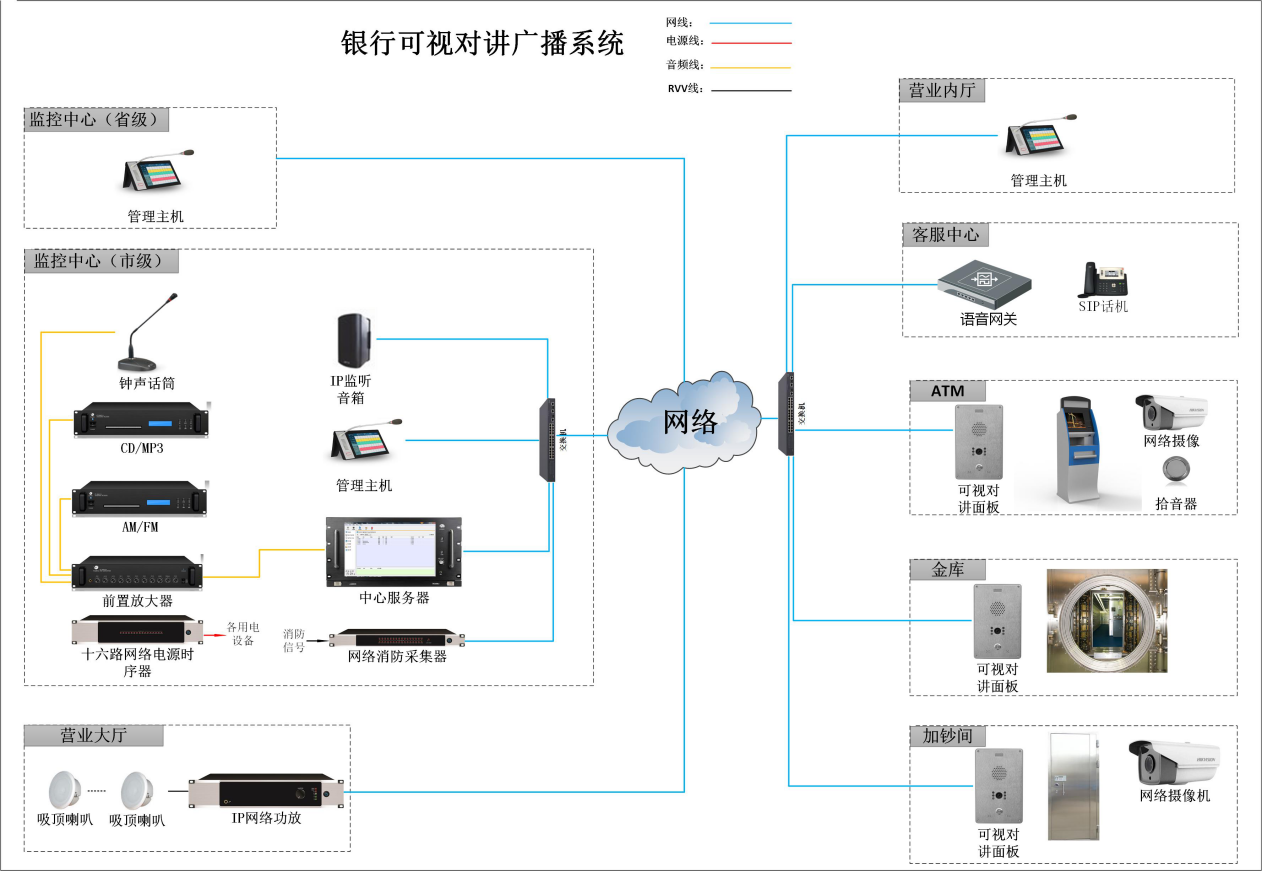

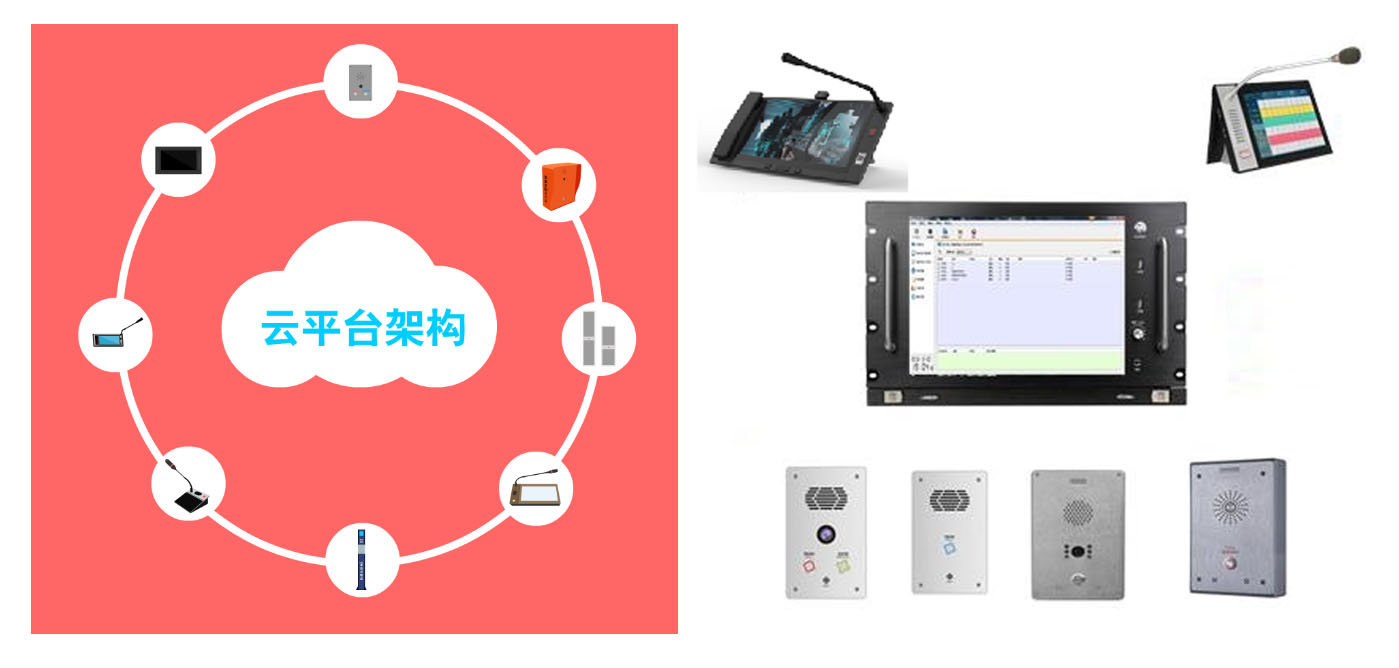

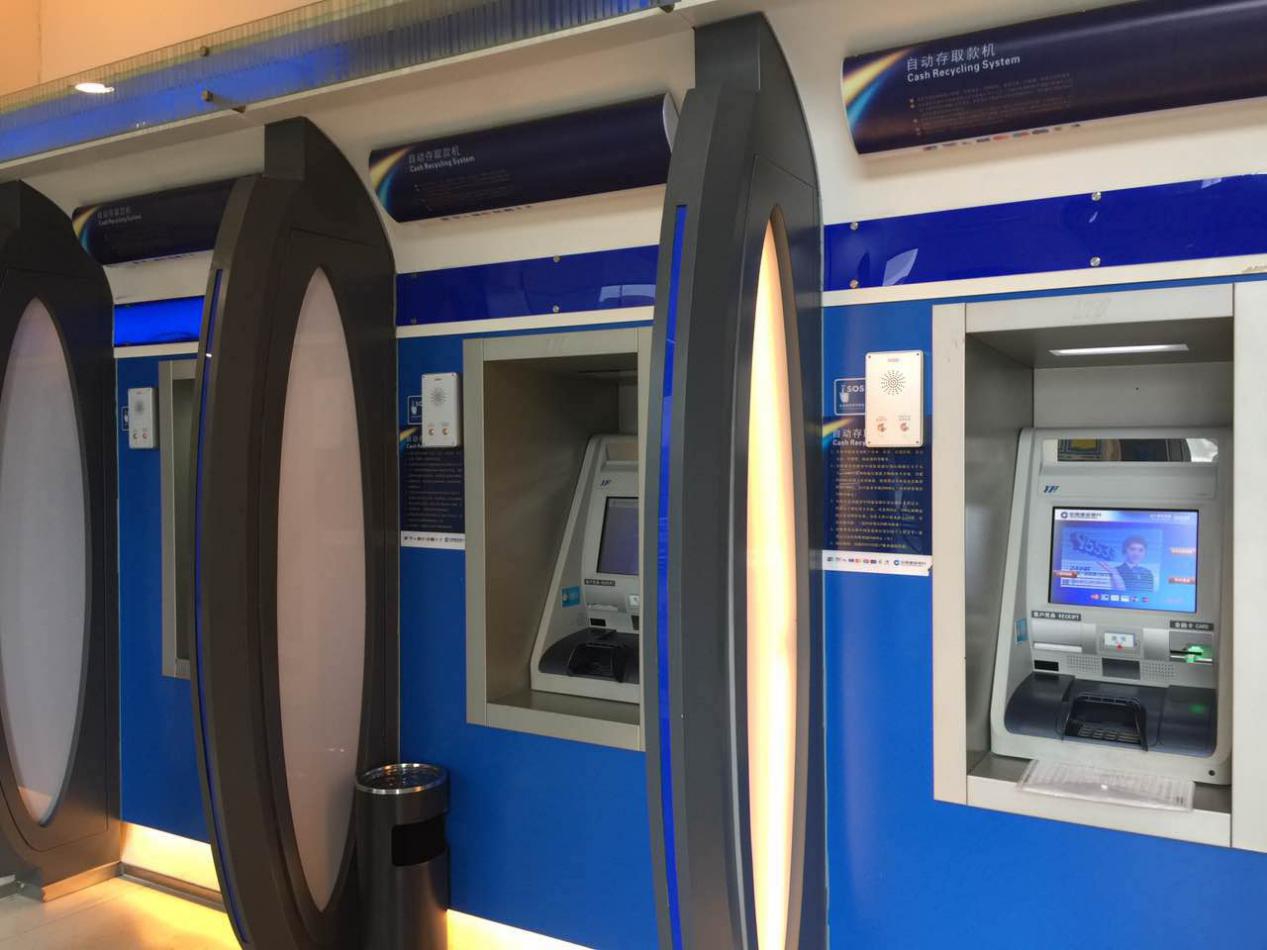

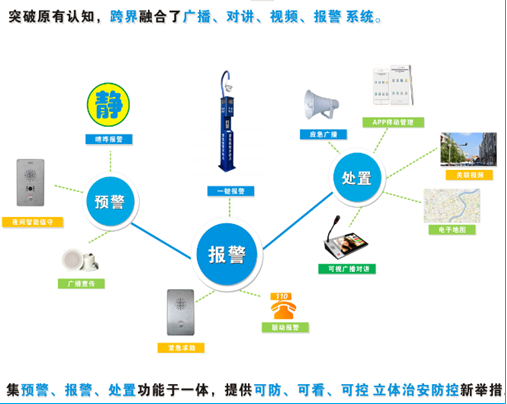

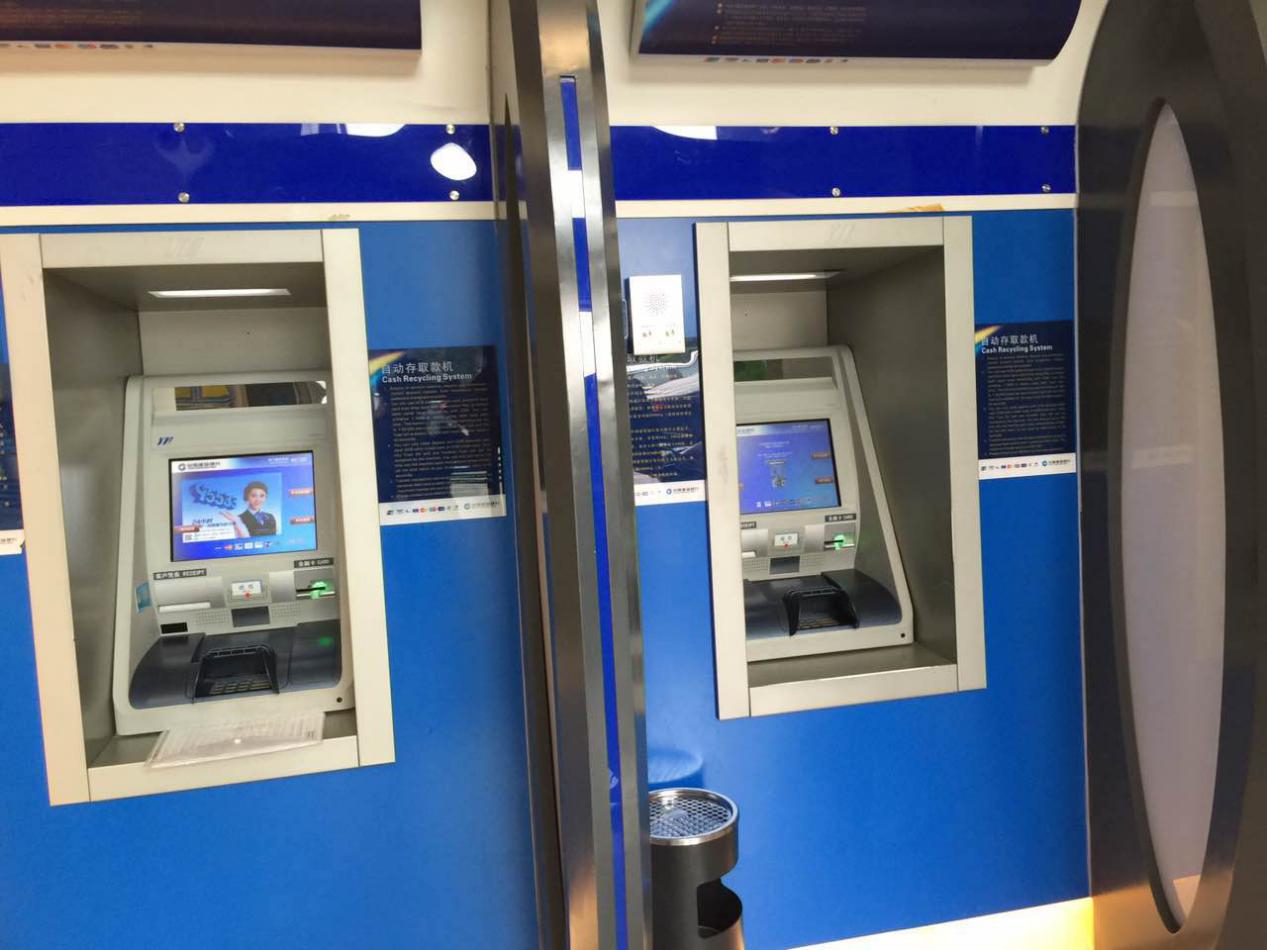

(五)系统展示图
