监狱、看守所

监狱、看守所

一、行业概述
随着我国信息行业的不断发展,信息化技术对社会进步和国民经济发展起着越来越重要的作用。根据上级监狱管理局的统一部署,对监狱的安防系统进行统一数字化改造和升级,旨在加强监狱管理,预防狱内案件发生,提升监狱管理水平,降低监狱管理成本,提高监狱科技含量。通过在各系统中采用先进成熟的信息化技术,实现监管工作的智能化,使监狱管理人员从枯燥乏味的管理工作中解脱出来。同时监狱管理工作与社会发展同步,监狱信息化建设已成为依法治监、科技强警的战略目标,促进监狱管理由传统粗放型走向现代集约型、科学化转变,进一步提升监狱工作管理水平是我国目前要集中发展的主要方向。

二、系统概述
锐思普特IP监狱管理系统,基于局域网(可跨路由跨网段)传输技术,从设备的先进性、可靠性、经济性考虑,通过TCP/IP网络平台,实现音频信号、视频信号和控制信号的数字传输。通过放置在监狱指挥中心的IP网络话机及监狱各厂房、车间、监舍、医院、食堂等区域的IP网络对讲终端,借助监狱内部的通信网络平台,搭建一套监狱内部对讲、监听监视、广播、可视、紧急求助、报警及录音录像的集成系统,主要用于监狱内部管理人员同犯人信息交流、对狱内警情进行及时处置,对异常犯情进行监听监视,提高监狱的安全防范水平,提高监狱的管理效率,逐步走向国际化。

三、系统架构

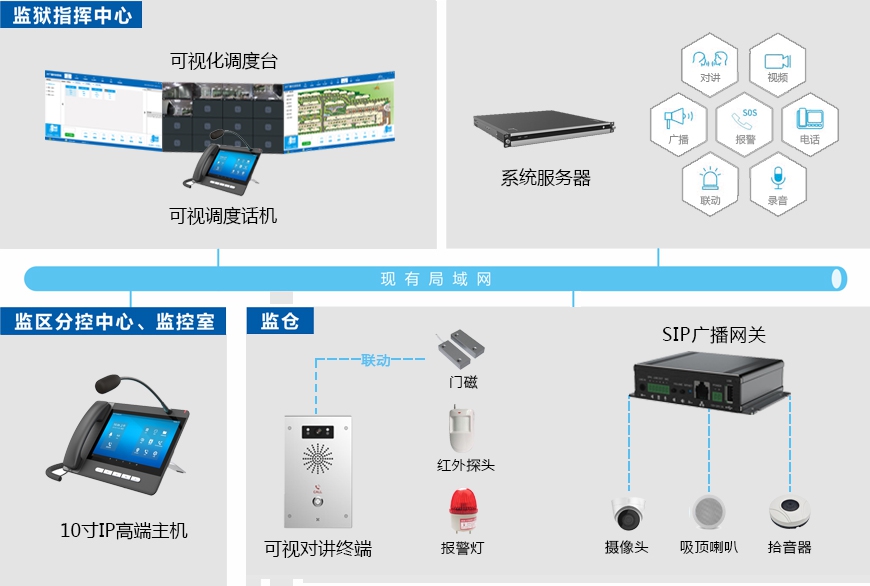

IP监狱管理系统主要由:系统服务器,可视化调度台,可视调度话机,分控中心主机,可视对讲终端,SIP广播网关、拾音器、喇叭等配件组成。(系统组成如下图所示)
四、系统特点
1、通讯流畅
系统基于TCP/IP网络协议,采用双向音视频编解码技术,融合硬件系统与软件系统相结合的方式,使系统高程度数字化、信息传输距离更远,传输距离无限延伸,有网络联通的地方就可以实现通讯,为构建最为广阔范围的对讲通讯系统提供了平台;

2、数字音频处理
采用数字音视频处理技术,具有先进的回升消除和噪声抑制技术,轻松实现全双工实时音视频对讲、公共广播功能;

3、权限分配及架构
系统内按照权限分配,分级别管理模式,可实现全省联网,总控中心可直接呼叫终端,各个终端,能呼叫分控中心,在规定的时间内(可设置时间)分控室无应答则报警信号转到指挥中心或授权的权限转移主机;

4、多场景设计
按照普通室内外环境、恶劣环境、特定环境的要求,设计了多款对讲终端,以满足用户不同的使用需求;

5、多样的联动方式
可同时作为报警系统和广播系统(与数字IP网络公共广播系统相互兼容)应用;

6、专用编解码格式
采用H.264加密音频编解码格式编写,实现安全加密的同时实现很好的兼容性,保持通话,防止窃听。

五、系统功能
1、构建快速沟通平台
监狱内部管理人员通过对讲系统实现对任意区域进行寻呼广播,发布信息通知;相关监区的犯人通过所在区域的IP网络对讲终端,可一键式快速与值班室或指挥中心管理人员进行信息交流、汇报等,系统采用多级管理模式,监狱区犯人的对讲求助信息先提交给所在区域的值班室,当值班室工作人员遇忙时,可自动转交给指挥中心管理人员或其他值班室工作人员,确保沟通平台实时畅通;

2、提供监狱管理水平
监狱内部管理人员通过对讲系统可快速对监区内发生的警情进行及时处理,可利用系统广播和对讲功能,用于远程指挥、引导、疏导;利用系统监听监视功能,可对相关监区进行监听监视,及时发现异常情况,防范于未然;

3、安全警报
相关监区发生犯人斗殴、意外事故时,犯人可通过所在区域的IP网络对讲终端,可一键式快速报警,可向值班室或指挥中心汇报现场情况,让事故发生得到及时处理,同时系统可以监控系统联动,把现场的视频通过监控系统录制,确保音频同步,而且可把现场情况录像存储,以便后期的查看;

4、信息存储
对讲系统发生广播寻呼、内部双向对讲、紧急求助、实时监听监视等动作时,要求能对信息进行实时记录、永久保存,信息存储可按年、月、日等时间段存储,方便查阅。


六、设备详细介绍

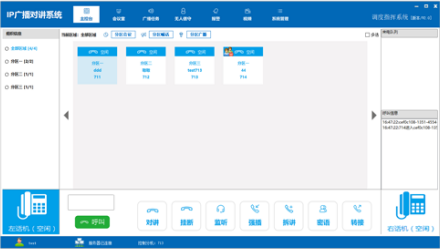

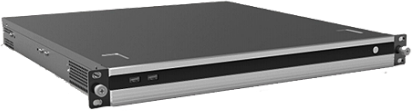

(一)系统服务器、可视化调度台



产品概述

1、系统可启用多个调度台软件,每个调度台可管理相应的区域。实现在一套系统中分担或区分不同业务场景;
2、系统同时支持B/S和C/S架构的调度台控制端,实现采播功能,支持立体声混音模式,支持来电信息弹屏;
3、支持一键呼叫、对讲。电话号码与名字相对应存储,实现快速单键拨号;需要与系统的另外终端通话时,可按键发起呼叫,实现两个IP终端的实时沟通交流;
4、支持点呼,群呼;支持VIP优先排队,可以选排队中的任意电话强制接听,并给当前通话丢回队列;
5、支持分区会议和多方会议。单组或多组呼叫、迅速、快捷、方便;可把指定组用户全部呼叫,用户摘机加入会议;6、支持全区广播、分区广播和多方广播;模式有音乐广播、喊话广播、文字广播、采播、文件广播;类型有即时广播、定时广播、按周循环广播(可任意设置时段)和触发广播、紧急广播;
7、一键无人值守,可转接电话。当调度员不在调度台前时可以设置来电转接,设置来电转接后,调度台进入锁屏模式,点击可取消锁屏;
8、支持电子地图,支持平面图和百度地图,支持百度在线地图和离线地图;
9、支持一键报警和防拆报警。当有异常情况出现后,系统会发出告警提醒,包含:报警源、状态、发生时间等,调度员可进行处理或解除报警,支持针对报警设置预案,联动摄像头、广播任务、短信通知、语音对讲等;
10、支持调度指挥中心设置5台以上的坐席话机,支持ACD分配,支持排队,支持共振,支持自定义选择排队机制;
11、支持通话过程中调取视频监控,视频可抓图、录像。系统双方建立呼叫时,可直接联动双方的视频监控,对方可实时看到现场情况;
12、按当前区域显示终端,实时显示终端状态,可对终端进行控制;
支持对终端触发的报警做预案处理;

13、分区管理、终端管理、音乐库管理、摄像头管理、通话记录查询、抓图记录查询、录像记录查询、通讯录、紧急广播、用户权限、会议模式配置、广播模式配置等。


详细参数


1、通信协议:ARP、IP、ICMP、TCP、UDP、SIP、IGMP、RTP、H264;
2、技术规范:RFC3261、RFC3262、RFC3263、RFC3264、RFC1889、RFC1890;
3、语音编码:G.722(宽频)、G.711a、G.711u、AMR;
4、对讲功能:双向对讲、视频通话、一键求助、对讲录音;
5、调度功能:寻线组、呼叫排队、拆讲、插讲、环境监听、通话监听、多方会议;
6、广播功能:分区广播、喊话广播、定时广播、音乐广播、文字广播;
7、视频功能:视频联动;
8、电话功能:电话呼入、电话呼出、二次拨号、等位拨号、中继寻线;
9、报警功能:触发报警、报警预案;
10、电子地图:报警定位、设备地图标定;
11、动态组播功能(广播并发数与注册数相同);
12、P可视化调度台接入数多个(1个免授权);
13、硬件指标:处理器高性能处理器、内存4GB、存储IT GB监控硬盘;
14、接口2个标准RJ45(10/100/1000Base-T),1个RS232接口,2个USB2.0接口;
15、电源、功耗100~220V交流;≤65W;
16、工作温度、湿度-10~60°C;≤90%(非凝露)。

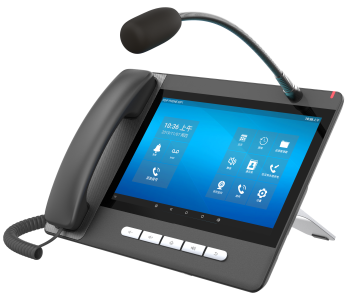

(二)可视调度话机


产品概述

1、虚拟可编程按键 — 可动态显示4 个分页,每页可设置显示28 个DSS 键的状态,最多支持112 个 DSS 键的自定义配置。每个 DSS 键可设置为 Line/BLF/速拨分机等;

2、千兆以太网 — 自适应 10/100/1000Mbps 网络端口,提供高速网络传输,支持PoE 供电;
3、10.1英寸彩屏设计,为用户带来更好的用户体验,便捷操作,触手可及;
4、支持H.264视频解码,可绑定摄像头,视频门禁,接受视频通话,通过话机主屏幕查看门禁端视频,实现远程开门及互联互通;
5、高兼容性 — 兼容基于SIP的主流IP PBX/软交换/IMS平台,如Asterisk, Broadsoft, 3CX, Metaswitch, Elastix, Avaya等;
6、高清手柄/免提 (手柄/免提, 0 ~ 7KHz 频率响应);
7、HAC手柄;
8、宽带 ADC/DAC 16KHz 采样;
9、窄带编码: G.711a/u, G.729AB, iLBC;
10、宽带编码: G.722, Opus;
11、全双工免提通话, 支持声学回音消除(AEC);
12、降噪 (NR);
13、丢包补偿(Packet Loss Concealment );
14、动态自适应抖动缓存;
15、DTMF: 带内音频(In-band),带外–DTMF转送(RFC2833)/SIP INFO;
16、20条SIP线路;
17、拨出 / 接听 / 拒接;
18、静音 / 取消静音 (麦克风);
19、通话保持 / 恢复;
20、呼叫等待;
21、快速拨号;
22、呼叫前转 (无条件 / 忙线 / 无应答);
23、呼叫转移 (出席 / 非出席);
24、重拨;
25、三方会议;
26、自动应答;
27、免打扰;
28、热线;
29、共享话机 (Hot desking);
30、网络时间同步;
31、内置蓝牙4.2模块: 连接蓝牙耳机/连接手机蓝牙;
32、内置Wi-Fi 。

详细参数

1、1 x LCD屏幕;
2、10.1英寸分辨率1280x800彩色触摸屏;
3、用户界面图标直观;
4、多国语言显示;
5、屏保待机;
6、本地电话本(2000条);
7、网络电话本 (支持XML/LDAP, 2000条);
8、联系人/来电智能搜索;
9、通话记录 (未接来电/来电/去电, 1000 条);
10、黑名单 / 白名单;
11、电话本导入 / 导出;
12、BLF (Busy Lamp Field);
13、通话驻留 / 抢接 (需配合服务器);
14、语音信箱 (需配合服务器);
15、通话录音 (服务器录音);
16、对讲功能, 组播;
17、语音留言等候提示 (VMWI) ;
18、匿名呼叫;
19、颜色: 深灰色;
20、供电: 5V/2A or PoE;
21、安装方式: 桌面式 ;
22、工作温度: 0~45℃;
24、工作湿度: 10~95%。

(三)可视对讲终端
产品概述

1、内置高清摄像头和红外补光灯,采用 H.264 编码;
2、内置 3W 扬声器和 AEC 算法,实现高品质双向免提通话;
3、防护等级 IP65;
4、采用铝合金面壳,铸铝底壳,防暴等级 IK10;
5、面盖防拆设计,防拆报警触发时上报控制中心;
6、宽温工作-40°C 到 70°C;
7、内置 2 路短路输入和 2 路短路输出接口;
8、系统在线管理和升级;
9、高兼容性 — 兼容基于SIP的主流IP PBX/软交换/IMS 平台, 如 Asterisk, Broadsoft, 3CX, Metaswitch, Elastix, Avaya 等;
10、动态组播功能;
11、支持 ONVIF;
12、支持自定义 DSS 键;
13、网络时间同步;
14、Action URL / Active URI ;
15、两条 SIP 线路;
16、全双工免提通话;
17、智能 DSS 键(快速拨号/对讲等;
18、自动应答;
19、对讲功能;
20、标准认证:IP65&IK10,CE/FCC。

详细参数

1、1 个 DSS 键(速拨键) 、1 个 RJ45 接口;
2、1 个音频输出接口;
3、1 个录音输出接口;
4、2 路短路输入接口;
5、2 个继电器:MAX DC30V/2A, AC125V/0.5A;
6、有源开关输出:12V/500mA DC(仅 1 个继电器支持) 、2 个室内开关接口;
7、1 个防拆报警开关;
8、供电:DC12V/1A 或 PoE ;
9、外壳材料: 铝合金外壳;
10、防护等级:IP65 和 IK10;
11、安装方式:壁挂式安装;
12、工作温度:-40 ~ 70°C;
13、储存温度:-40 ~ 70°C;
14、相对湿度:10% - 90% ;
15、设备尺寸:195x120x34mm ;
16、设备重量:1015g。

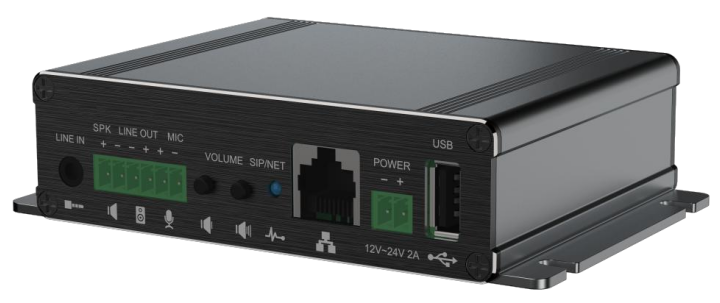

(四)SIP广播网关



产品概述

1、2条SIP线路;
2、快速拨号;
3、与IPC摄像头联动,实现视频对讲;
4、语音播报IP地址;
5、MP3广播;
6、支持自定义 DSS 键接口;
7、支持单声道有源音箱;
8、支持音频线路输入;
9、支持TF卡槽和USB2.0接口;
10、以太网供电;
11、默认自动接听通话 (自动应答);
12、用户自定义DSS键;
13、按键或远程音量调节;
14、网络时间同步;
15、动态组播功能;
16、通话录音(通过U盘或服务器录音);
17、Action URL / Active URI;
18、拨出 / 接听 / 拒接;
19、呼叫等待;
20、对讲功能,组播;
21、快速拨号;
22、匿名呼叫;
23、通话驻留 / 抢接 (需配合服务器)。

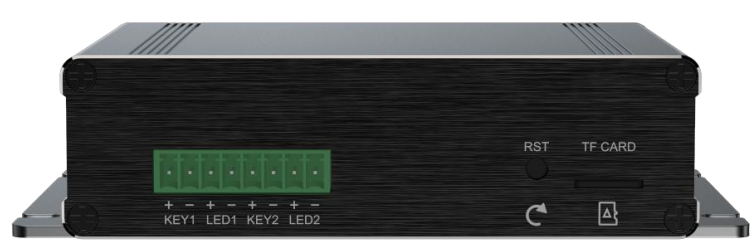

详细参数

1、3个物理按键,包括:
     2个声音控制键, 增大/减小;
     1个复位键 (软复位);
2、DC 接口x1: 连接电源 ;
     接口:2 Pin 可插拔接线端子;
3、RJ45 接口 x1: 连接互联网或局域网;
     支持 PoE 以太网供电;
4、蓝色指示灯x1: (SIP 状态与网络状态);
5、音频输入接口x1: 连接音频输入设备;
     接口:3.5mm 标准音频接口;
6、音频输出接口 x1: 连接有源音箱;
7、输出:可通过音量调整输出,最高为 1.2Vpp;
     接口:可插拔接线端子;
7、麦克风输入接口 x1: 连接 MIC;
     建议使用驻极体电容式麦克风;
     灵敏度:-38dB,阻抗 2.2K Ohm,偏置电压 2.54vpp;
     接口:可插拔接线端子;
8、无源喇叭接口 x1: 连接喇叭;
     输出功率: 4Ω,PoE/10W, 12V/10W, 18V/20W, 24V/30W; 与电源电压相关;
     线径:18AWG 或者更大线径;
     接口:可插拔接线端子;
9、2 路 DSS 键接口 (4 线): 连接速拨按键(支持带灯按键);
     指示灯: 输出 5.0V 5mA;
     接口:8Pin 可插拔接线端子;
10、TF 卡槽 x1: 连接 TF 卡;
11、USB2.0 接口 x1: Standard A, 连接 U 盘,录音存储,音频文件 离线广播;
12、DC 输入: DC12V~24V / 2A;
13、PoE 等级: Class 4;
14、工作温度: -20℃~ 50℃;
15、储存温度: -30℃~ 60℃;
16、相对湿度: 10~95%;
17、安装方式: 桌面式 / 壁挂式;
18、颜色: 黑色;
19、产品尺寸: 125x84.2x31 mm;
20、包装盒尺寸: 147x114x58 mm;
21、外箱尺寸: 310x248x322 mm (20 台装)。
